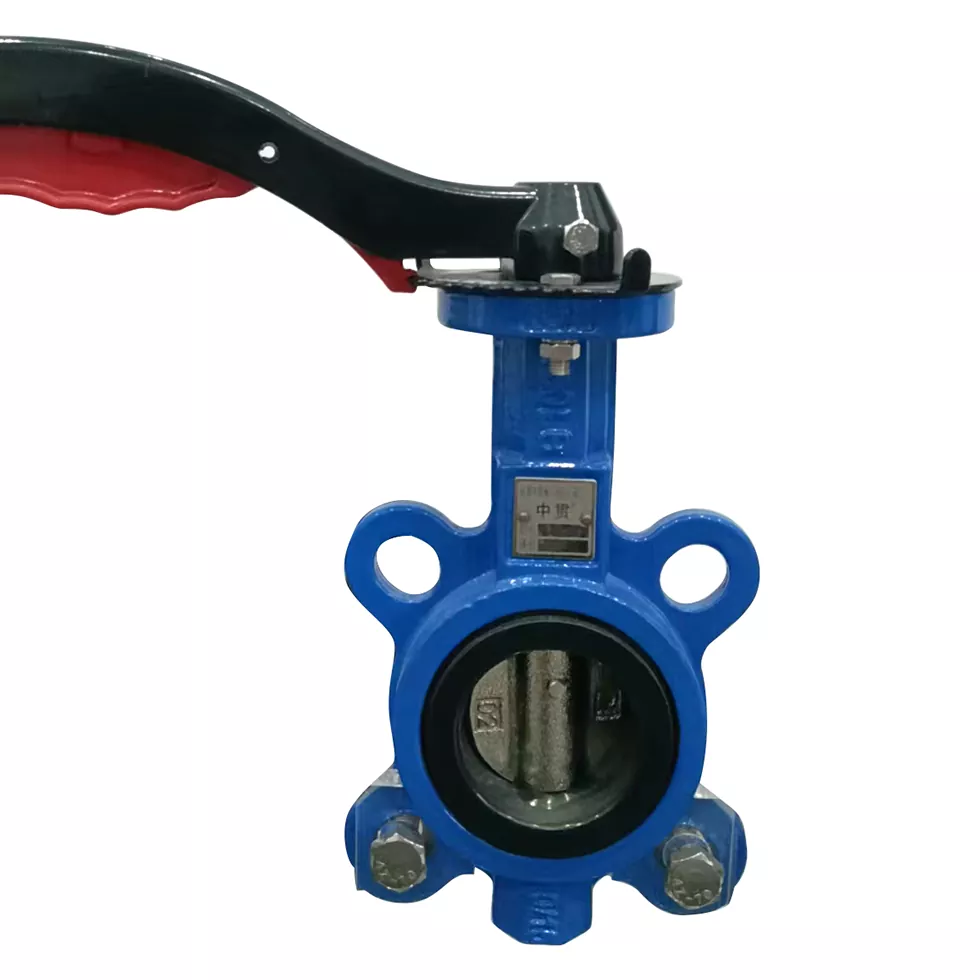

Концентричен вентил на пеперутка е еден вид навентил на пеперуткасо симетрична структура на дизајн и ниска цена. Оската на стеблото на вентилот на концентричниот вентил на пеперутка се совпаѓа со централната линија на телото на вентилот, а плочата на вентилот е во форма на диск и се инсталира нормално на оската на гасоводот. EPDM, FKM, PTFE, NBR најчесто се користат во вентилот за пеперутки.
Работен принцип
Оперативниот принцип на концентричниот вентил на пеперутка се заснова на ротација од 90 °. Кога плочката на вентилот се врти околу централната оска да биде паралелна со гасоводот, вентилот е во отворена состојба; Кога се врти на вертикална положба, вентилот е затворен. Заптивката се потпира на еластичната деформација на материјалот на седиштето на вентилот и цврсто се вклопува со плочката на вентилот.
Беше прикажано во:
1.Коста-ефикасна: едноставна структура, ниски трошоци за производство и раствор за контрола на течности.
2. Светла тежина и флексибилна: Тежината на истиот калибар е обично само една третина од оној на портата вентил, што ја прави инсталацијата и одржувањето попогодно.
3.Добото запечатување на низок притисок: Особено погодно за вода или воздушни медиуми на PN16 и под нивото на притисок и нормални температурни услови.
Но, има сопствено ограничување:
1. Вршење на абење: Бидејќи плочката на вентилот и седиштето на вентилот се секогаш во контакт за време на процесот на отворање и затворање, долгорочната употреба може лесно да предизвика абење на површината за запечатување.
2. Лимитирана отпорност на температура и притисок: Меките материјали за запечатување (како што е гума) не се погодни за висока температура (> 150 ℃) или услови на висок притисок и се склони кон стареење и деформација.
3. Не е погоден за медиуми што содржат честички: Цврстите честички можат да го изгребат седиштето на вентилот и да влијаат на ефектот на запечатување.
Така, концентриченВентили од пеперутканајчесто се користат во воден медиум или некоја киселина и алкали, притисокот во рамките на ПН 16. Ако се двоумите за избор на седишта, можете да не контактирате со средни и температури. Нашиот технолошки тим ќе избере соодветен материјал за вашиот проект.
