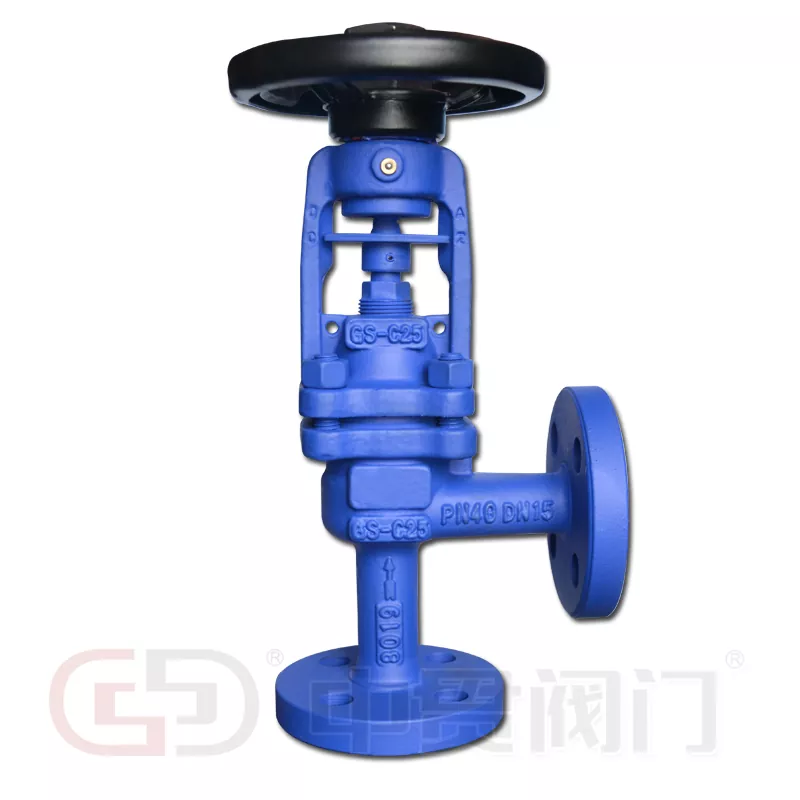

DIN стандарден мев запечатен аголен глобус вентил

Zhongguan го снабдуваDIN стандарден мев запечатен аголен глобус вентилза набавка на индустриски цевководи, комбинирање на структура на телото под агол од 90° со запечатување на стеблото од метален мев за пареа, термално масло, топла вода, процесни гасови и системи за амонијак. Вентилот е достапен во материјали за каросеријата, вклучувајќи леано железо, еластично железо, леано челик и не'рѓосувачки челик, со опции за мевови во SS304, SS316, SS316L, SS310S и Hastelloy C. Спецификуваниот опсег на големини е DN15–DN400, со оценки за притисок–PN наведени од максимална температура од PN06.

Дизајн со аголна шема за индустриски цевководи

Телото со аголна шема го пренасочува протокот низ 90°, интегрирајќи ја промената на насоката во структурата на вентилот. Овој аранжман може да елиминира одвоен колен во компатибилни распореди на цевки, да го намали бројот на приклучоци и да ја поедностави инсталацијата во затворени простори.

• Компактна рута на гасоводот:Интегрира промени во насоката на протокот на локацијата на вентилот.
• Регулација на проток:Дискот со глобус-вентил и седиштето го контролираат преминувањето на медиумот за процесирање.
• Изведба на исклучување:Структурата на седење поддржува изолација во индустриски флуидни системи.
• Пристап за одржување:Склопот на хаубата и стеблото обезбедува пристап до внатрешните оперативни компоненти.

Структура за заптивање на метални мевови

Металниот мев го опкружува подвижното стебло и се шири или се собира за време на работата на вентилот. Создава бариера помеѓу процесниот медиум и надворешното опкружување, намалувајќи ја зависноста од конвенционалното пакување како примарна заптивка на стеблото.

Двојно запечатување со мевчиња и пакување

Аранжманот за запечатување комбинира метален мев со секундарна тефлонска или графитна амбалажа.

• Примарно запечатување:Мевот го ограничува истекувањето на средното процесно долж стеблото на вентилот.
• Секундарно запечатување:Пакувањето обезбедува дополнителна бариера доколку мевот го изгуби интегритетот.
• Работна стабилност:Соодветни материјали за мевови и звучна услуга за поддршка на механичкиот дизајн во системи изложени на покачени температури и постојано функционирање на вентилот.

Оваа конфигурација е особено релевантна за апликациите на пареа, топлинско масло и процесен гас каде што е важна надворешната контрола на истекувањето.

Материјали и технички спецификации

Избор на материјал за различни работни услови

• GG25 и GGG40:Опции за леано железо и еластично железо за индустриска вода и комунални системи во рамките на нивните применливи работни рејтинзи.
• 1,0619+N (GS-C25):Лиен челик за апликации кои содржат индустриски притисок.
• 1,4308 (CF8) и 1,4408 (CF8M):Опции од нерѓосувачки челик за услуги кои бараат отпорност на корозија.
• SS316L и SS310S мев:Алтернативни оценки од нерѓосувачки челик за различни хемиски и термички средини.
• Hastelloy C мев:Опција за легура за тешки апликации со корозивни медиуми.
• Стелитна тврдина:Изборен третман на површината на седиштата и дискот за апликации кои бараат зголемена отпорност на абење.

Медиуми и индустриски апликации

DIN Standard Bellows Запечатен аголен глобус вентил е погоден за индустриски системи кои бараат промени во насоката на протокот, контролиран премин на течноста и намалено истекување на стеблото.

• Системи за пареа:Индустриска дистрибуција на пареа и термичка обработка - видете исто такаDIN стандарден мев запечатен глобус вентил.
• Термички кола за масло:Системи за пренос на топлина кои работат на покачени температури - наDIN стандарден глобус вентиле поврзана опција со директен модел.
• Циркулација на вода:Цевководи за топла и ладна вода во индустриски капацитети.
• Процесни гасоводи:Системи за ракување со гас каде што запечатувањето на стеблото е клучно внимание на дизајнот.
• Растенија со амонијак:Процесни системи кои бараат соодветна материјална компатибилност.
• Инсталации за греење:Индустриски мрежи за пренос на топлина кои користат пареа или термички течности.

Конфигурацијата на аголно тело ги комбинира промените во насоката на протокот и работата на вентилот во еден состав, што ја прави корисна во компактните распореди на цевките. За поврзаните компоненти на цевководот, ве молиме погледнете гоDIN стандарден вентил за проверка, наСтандарден вентил за порта DIN, иDIN Стандардна цедалка од тип Y.

Клучни спецификации за избор на вентили

DIN Standard Bellows Запечатен аголен глобус вентил може да се оцени со користење на следните параметри за работа и инсталација:

1. Средно:Пареа, термално масло, вода, амонијак или процесен гас.
2. Услови за работа:Дизајнерски притисок, нормална температура и максимална работна температура.
3. Димензии на цевководот:Големина на DN, тип на поврзување и простор за инсталација.
4. Барања за материјали:Тело, хауба, мев, седиште, диск и материјали за пакување.
5. Функција на вентилот:Регулирање на протокот, изолација или комбинација од двете.
6. Применлив стандард:Потребен DIN стандард, димензии на поврзување и барања за инспекција.

Производство и техничка поддршка Zhongguan

Zhejiang Zhongguan Valve Manufacture Co., Ltd.се фокусираше на производство и снабдување со вентили повеќе од 19 години, со производствени бази во Тијанџин и Венжу. Базата Тијанџин е основана во 2016 година, по што следеше основањето на компанијата Жеџијанг во Оубеи, Јонџија, Венжоу, во 2019 година.

Нејзиниот асортиман на производи вклучувавентили за пеперутка, топчести вентили, вентили на портата, проверете ги вентилите, ножни вентили, цедилки и контролни вентили. Опремата за производство вклучува машини за тестирање на притисокот на вентилите, опрема за инсталирање на седиштата на вентили, опрема за инсталација на вратило и опрема за означување на вентили.

Техничката поддршка опфаќа избор на вентили според работната температура и типот на медиумот. Производните инспекции вклучуваат тестирање на притисок, а компанијата обезбедува едногодишна гаранција со бесплатна замена за потврдени проблеми поврзани со квалитетот според нејзините услови за услуга. Можете исто така да ги прегледате нашитесертификатиикооперативни случаи.

За системи за индустриска пареа, термално масло, вода и гас, наDIN Стандарден аголен тип Вентил запечатен глобускомбинира тело со аголна шема, запечатување на стеблото од метален мев и повеќе опции за материјали за индустриски цевководи. Истражете го целоснотоИндустриски вентил DIN стандардопсег за сродни компоненти на цевководот.

Најчесто поставувани прашања

Дали вентилот може да се инсталира во која било ориентација?

Инсталирањето треба да ја следи насоката на проток наведена на телото на вентилот. Аголното тело има дефинирани влезни и излезни порти, така што распоредот на цевките мора да одговара на предвидената патека на проток.

Кои се раните знаци на абење или неуспех на мевовите?

Надворешното истекување околу областа на стеблото, нестабилниот притисок низводно или забележливата промена во работниот вртежен момент може да укажуваат на абење на мевот. Секундарното пакување може да обезбеди привремено запечатување, но мевот треба да се прегледа и да се замени доколку се потврди оштетувањето.

Дали вентилот може да се монтира со актуатор?

Вентилот може да биде испорачан со интерфејс за монтирање за компатибилни рачни, пневматски или електрични актуатори. Изборот на погонот зависи од барањата за вртежен момент, ударот и работните услови на специфичната големина на вентилот.

Што треба да се провери за време на инсталацијата на прирабницата?

Проверете го усогласувањето на прирабниците, типот на дихтунгот и редоследот на затегнување на завртките. Нерамномерното оптоварување на завртките може да го искриви телото или да предизвика истекување, особено при поголеми димензии на DN и повисоки оценки за притисок.

Дали заменливите мевови и компонентите на седиштата се достапни посебно?

За компатибилни модели на вентили може да се набават заменски мевови, седиште, диск и компоненти за пакување. Правилниот дел зависи од големината на вентилот, рејтингот на притисокот, материјалот на телото и материјалот на мевот првично назначен.Контактирајте несо оригиналната спецификација за понуда за замена.
