NDT е кратенка за Недеструктивно тестирање. Како што кажува неговото име, тоа е инженерска техника која служи за проверка на внатрешните и површинските дефекти (на пр. пукнатини, порозност, вметнување згура) на предметот за тестирање (како што е вентил, цевка или завар) без да се оштети или уништи.
Го споредува вентилот со „КТ скен“ или „ултразвук“. На ист начин како што лекарот може да дијагностицира внатрешни органи без да изврши операција на пациент. NDT може да ги потврди недостатоците длабоко во материјалот на вентилот без да го отвори.
Зошто NDT е значаен заВентили?
При тестирањето на вентилот, тестот за јачина на обвивката и тестот за заптивка на седиштето потврдуваат дали функциите на вентилот се потребни. NDT, од друга страна, го потврдува „материјалното здравје“ на вентилот. Материјалот на телото на вентилот што содржи ситни внатрешни пукнатини или порозност е изложен на ризик од ненадејно кинење по долготрајна изложеност на висок притисок, висока температура или корозивни медиуми, што предизвикува сериозна несреќа. Како последица на тоа, NDT главно се користи за проверка на сирови одлеаноци, ковања и завршени завари. Служи како најважна заштита за гарантирање на безбедноста и доверливоста на вентилот.

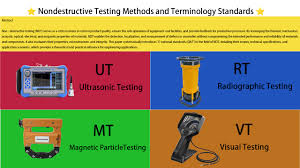

Најпопуларните NDT методи во индустријата на вентили
| Име на методот |
Кратенка |
Принцип на работа |
Главни забележливи дефекти |
Заеднички апликации за вентили |
| Радиографско тестирање |
RT |
Х-зраците или гама зраците продираат во компонентата и снимаат слика на филм, каде внатрешните дефекти се манифестираат како контрасти во густината. |
Внатрешни дефекти: порозност, подмножества на згура, шуплини за собирање, пукнатини. |
Испитување на внатрешниот интегритет на одлеаноците на телото на вентилите, како и заварите на вентилите и цевководите. |
| Ултразвучно тестирање |
UT |
Вклучува високофреквентни звучни бранови кои се испраќаат во компонентата. Со анализа на брановите што се враќаат назад, може да се анализираат положбата и димензиите на сите дефекти. |
Внатрешни дефекти: пукнатини, ламинации, недостаток на фузија. Почувствителен на планарни дефекти (како пукнатини) од RT. |
Проверка на дебелината на ѕидот и внатрешните пукнатини на телата на вентилите и хаубата, со посебен акцент на вентилите со дебели ѕидови. |
| Тестирање на магнетни честички |
МТ |
Применливо само за феромагнетни супстанции како јаглероден челик. Делот е магнетизиран, а недостатоците предизвикуваат поле на истекување кое привлекува магнетни честички, формирајќи видлива индикација. |
Површински и блиску површински дефекти: пукнатини, шевови, кругови. |
Следење на состојбата на површината на вентилите за гаснење пукнатини, мелење пукнатини или други процеси. |
| Тестирање на пенетрација на течност |
PT |
На површината на компонентата се нанесува течност со висока пенетрација. Капиларното дејство предизвикува негово навлегување во недостатоци поврзани со површината. Како резултат на тоа, развивачот се користи за извлекување на пенетрацијата, откривајќи го дефектот. |
Дефекти на кршење на површината: пукнатини, дупки, ладни затворачи. |
Оценување на површината на аустенитниот нерѓосувачки челик (не е погоден за МТ поради неговата неферомагнетна природа) како и вентилите од немагнетна легура. |
