Разликите помеѓу централните вентили за пеперутки и ексцентричните вентили на пеперутка


Разликите помеѓу централните вентили на пеперутка иЕксцентрични вентили на пеперутка

1. Основна структура и принцип

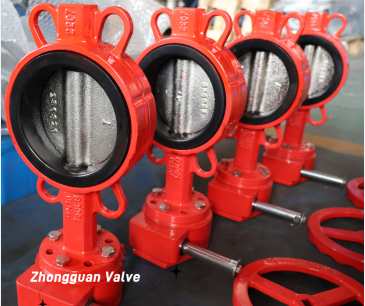

НаЦентрален вентил за пеперуткае симетрично дизајниран, со централната оска на плочката на вентилот што се совпаѓа со оската на гасоводот. Постигнува запечатување со деформација на компресија на седиштето на еластичниот вентил (обично гума). Неговата структура е едноставна, а трошоците за производство се ниски, но плочката на вентилот секогаш ќе се фаќа против седиштето на вентилот за време на процесот на отворање и затворање, кој е склон кон носење. Ексцентричниот вентил на пеперутка го подобрува овој дефект преку дизајнот на аксијално офсет (единечен ексцентричен, двоен ексцентричен или троен ексцентричен): единечен ексцентричен ја оддалечува ротирачката вратило подалеку од централната линија на површината за запечатување; Двоен ексцентричен додава аксијално неутрализирање врз основа на оваа основа; Triple Excentric дополнително усвојува дизајн на запечатување на површината, дозволувајќи им на плочката на вентилот да се исклучи од контакт во моментот на отворање, значително намалување на абењето.


2. Сценари за споредба и примена на перформанси

Вентилот за пеперутка од средна линија е погоден за чисти медиуми, како што се вода и воздух со притисок од .6,6MPa и температура под 120. Најчесто се користи во градењето на системи за снабдување со вода и дренажа и системи HVAC. Седиштето на гумениот вентил има животен век од приближно 2-3 години под чести услови за отворање и затворање. Во ексцентричниот вентил на пеперутка, двојниот ексцентричен тип може да се справи со медиуми кои содржат честички во трагови (како што е третман на отпадни води), со животен век до 5-8 години; Триот ексцентричен тип користи метален запечатувачки пар (како што е не'рѓосувачки челик + тврда легура), со оценка на притисок од PN40 и ограничување на температурата од 650 ℃, и е особено погоден за услови за работа со висок притисок и високо-температура во електраните и петрохемиските индустрии, со животен век до 10 години.

3. Економска анализа на изборот на модели

Земајќи го вентилот DN300 како пример, цената на централниот вентил на пеперутка е приближно 2.000 - 5.000 јуани, додека цената на три -запечатениот ексцентричен вентил на пеперутка е дури 20,000 - 50,000 јуани. Како и да е, со оглед на трошоците за одржување: Централниот вентил можеби ќе треба да се заменува на годишно ниво во индустриски средини, додека три-запечатениот ексцентричен вентил може да се користи постојано 5 години без одржување. За индустриските системи со повеќе од 10,000 операции за отворање и затворање годишно или силна средна корозивност, вкупната цена на животниот циклус на три-запечатениот ексцентричен вентил на пеперутка е всушност пониска. Се препорачува обичните цивилни системи да го изберат типот на центарот, додека индустриските системи со континуирано производство треба да го дадат приоритет на три запечатениот дизајн. Производите на Zhongguan Valve го проширија услужниот век на вентилот на пеперутката на 5 години преку оптимизиран дизајн и прецизна обработка, а три-запечатениот вентил на пеперутка може да достигне 15 години, значително намалување на целокупната цена на употреба за корисниците.
