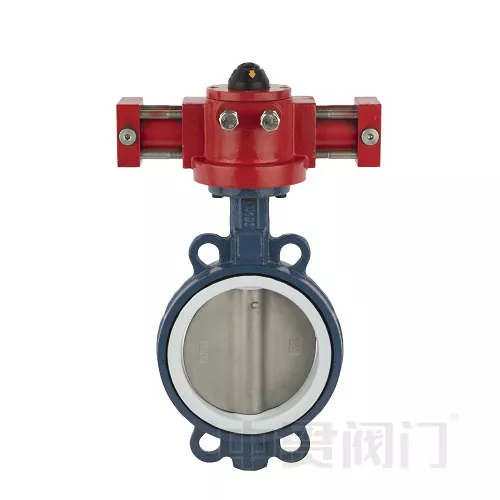

Концентричен вентил за пеперутка на хидрауличен активатор

Концентричниот вентил со пеперутка на хидрауличниот активатор се карактеризира со диск кој ротира околу централната осовина за да го контролира протокот, додека хидрауличните активатори користат притисок на течноста за да го придвижат вентилот. Оваа комбинација овозможува прецизна и моќна контрола на протокот на течности во различни апликации, особено кога се сака автоматизација и потребни се поголеми вртежи.

I. Принцип на работа

Индустриските системи за контрола на течности го регулираат протокот со отворање и затворање на вентилите за пеперутка. Хидрауличниот вентил за пеперутка користи хидрауличен погонски систем за претворање на притисокот на течноста во механичка енергија, придвижувајќи го вратилото на вентилот да заврши ротационо движење од 90°. Во споредба со електричните/пневматските актуатори, хидрауличниот систем обезбедува поголем излез на вртежен момент и подобра отпорност на удар.

II. Основна структура и функции

Компоненти на телото на вентилот

Диск: ја отвора и затвора патеката на проток со ротирање за 90°.

Стебло на вентилот: Основната компонента за пренос што го поврзува погонот со дискот.

Систем за заптивање: Седиштето на вентилот со мека заптивка EPDM обезбедува нула истекување.

Начин на поврзување: Дизајн со прирабници/нафора (во согласност со стандардите ANSI/EN).

Хидрауличен активатор

Притисокот на маслото придвижува цилиндар со клип, испуштајќи линеарна сила → претворајќи се во вртежен момент.

Стандарден удар од 90°, време на одговор ≤ 3 секунди.

Изборно едно дејство (враќање со пролет) или двојно дејство (двонасочен хидрауличен погон).

III. Технички предности
