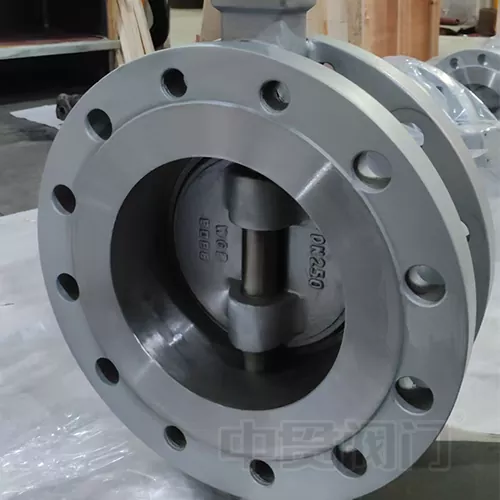

A вентил на пеперуткае најчесто користен гасовод за пренесување течности во индустриски апликации. Има широк спектар на апликации, како на пример во хемиска обработка, металургија, генератори на гас, гас од јаглен, природен гас, течен нафтен гас и системи со топол/ладен воздух.
Работниот принцип на вентилот за пеперутка вклучува регулирање на протокот на флуиден медиум преку чинија со пеперутка. Плочата за пеперутка е позиционирана вертикално во рамките на гасоводот. Тој е во форма на диск и ротира околу оската во телото на вентилот. Со работа на стеблото на вентилот, аголот на отклонување на плочата за пеперутка може да се прилагоди за да се контролира стапката на проток на медиумот на течноста.
Постојат многу различни видови навентил на пеперуткаS, како што се вентили за концентрична пеперутка, вентили со еднократна пеперутка, вентили со двојна пеперутка и вентили за пеперутки со тројно офсет. Карактеристиката на концентричниот вентил на пеперутка е дека оската на матичните вентили, центарот на кружната чинија со пеперутка и центарот на телото на вентилот се сите во иста точка. Овој вид вентил на пеперутка има едноставна структура и е лесен за производство. Како и да е, неговиот недостаток е што плочата за пеперутка е постојано во триење со седиштето на вентилот, што доведува до брзо абење. Едно-офсет вентилот за пеперутка се осврнува на ова прашање. Ја раздвојува оската на матикот на вентилот од центарот на плочата за пеперутки, ублажувајќи ја компресијата помеѓу плочата за пеперутка и седиштето на вентилот. Со неутрализирање на центарот на стеблото на вентилот и од центарот на плочата за пеперутки и од центарот на телото на вентилот, добиваме вентил за пеперутка со двојно офсет. Оваа структура ефикасно го намалува триењето помеѓу плочата за пеперутка и седиштето на вентилот, минимизирајќи го абењето и значително го проширува животот на услугата на вентилот. Како и да е, вентилите со двојно офсет, исто така, имаат недостатоци при ракување со медиуми за течности со висока температура. Ако се користат тврди заптивки отпорни на висока температура, медиумот е склон на истекување. Од друга страна, ако се користат меки заптивки, тие не можат да издржат високи температури. За да се реши ова прашање, тројно-офсетвентил на пеперуткабеше развиен. Третиот офсет ја одделува оската на површината за запечатување на плочата за конусна пеперутка од оската на телото на цилиндричниот вентил, трансформирајќи го пресекот на запечатување на плочата за пеперутка од кружен до елипсовиден. Ова го менува оригиналниот заптивка за позиционирање на заптивка на вртежен момент, постигнувајќи запечатување преку контактниот притисок на седиштето на вентилот.
