Што е поврзување од типот на нафора?(1)

Врската од типот на нафора е метод за прицврстување вентили (особеновентили за пеперутка,проверете ги вентилите, итн.) помеѓу прирабниците на цевките користејќи долги завртки. Неговата дефинирачка карактеристика е: вентилот нема свои интегрални прирабници; наместо тоа, долгите завртки минуваат низ прирабниците на двете цевки за да го зацврстат вентилот во средината.

1. Градежништво

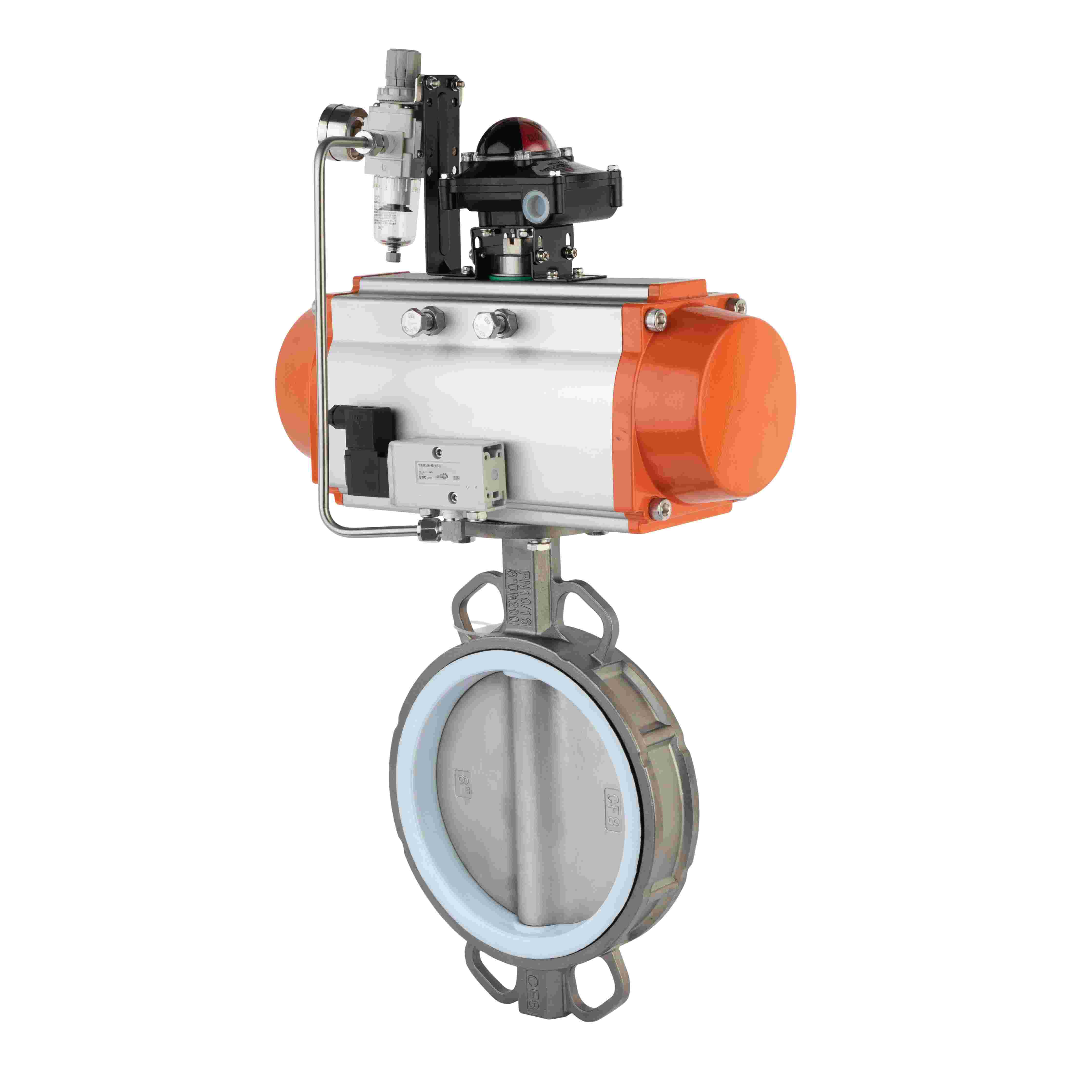

Вентил: Телото на вентилот нема дупки за завртките на прирабницата, само мазно лице за лоцирање. Вообичаени примери: вентили со пеперутка нафора, проверки на нафора.

Завртки: Вообичаено, завртки со обетка или преку завртки, доволно долги за да поминат низ дупките за завртките на двете прирабници на цевките.

Прирабници на цевки: Краевите на цевките мора да бидат опремени со стандардни прирабници.

Навртки: Се користат за затегнување.

2. Работен принцип

Поставете го вентилот за нафора помеѓу прирабниците на двете цевки.

Вметнете долги завртки низ отворите за завртките на едната прирабница на цевката → низ отворите за калибрација во телото на вентилот за обланда → низ отворите за завртките на прирабницата на задната цевка.

Прицврстете ги навртките на двата краја. Како што се затегнуваат навртките, двете прирабници на цевките се влечат заедно.

Оваа сила на стегање го запечатува вентилот помеѓу прирабниците, со дихтунзи (или вградената еластична заптивка на вентилот) што го формираат запечатувачкиот интерфејс.

3. Клучни карактеристики (во споредба со прирабнички вентили)
