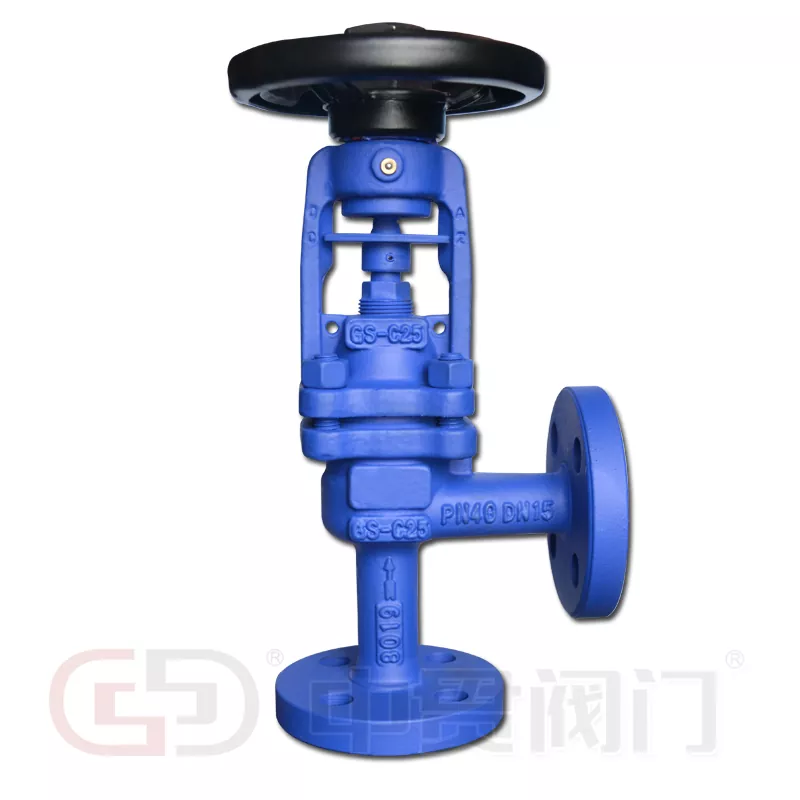

Bellows Sealed Globe вентил за сервис на пареа

01 Карактеристики

Заптивање на мевови за услови на цевководи за пареа

Системите за пареа ги изложуваат заптивките на стеблото на вентилите на покачени температури, промени на притисокот и повторени циклуси на греење и ладење. Конвенционалното пакување може да доживее абење и бара периодично прилагодување. Дизајнот запечатен со мев користи флексибилен метален елемент помеѓу склопот на стеблото на вентилот и хаубата за да се оддели областа на подвижното стебло од медиумот за процесирање.

Долниот крај на мевот е заварен на стеблото, додека горниот крај е прицврстен во склопот на хаубата и телото. Овој аранжман го ограничува директниот контакт помеѓу процесниот медиум и областа за пакување на стеблото, што го прави дизајнот погоден за дистрибуција на пареа, помошни линии на котелот, индустриска опрема за греење и цевководи за разменувачи на топлина.

Вентилот Bellows Sealed Globe за сервис на пареа е особено релевантен кога надворешната контрола на истекувањето на стеблото е важен дел од дизајнот на цевките. Изборот на материјалот за мевовите влијае на отпорноста на температура, корозија и циклично движење, додека телото на вентилот и материјалите за обложување ја одредуваат компатибилноста со околината на процесот.

Примарна заптивка со мевови и секундарно пакување

Вентилот користи два различни елементи за заптивање на стеблото. Металните мевови ја формираат примарната бариера, а секундарното пакување обезбедува дополнително задржување доколку примарната заптивка е компромитирана.

Интегритетот на мевот е под влијание на компатибилноста на материјалот, условите за притисок и температура, изложеноста на корозија и зачестеноста на движењето на стеблото. Повтореното движење може да придонесе за замор, додека несоодветните медиуми може да ја забрзаат деградацијата на материјалот. Секундарното пакување обезбедува дополнително задржување, но не го обновува структурниот интегритет на оштетениот мев.

Овој аранжман за запечатување е релевантен за инсталации за пареа каде што приоритет е намалувањето на рутинското истекување на стебло пакување. Целокупната изведба на вентилот зависи и од внатрешните површини за заптивање, движењето на стеблото и избраните материјали.

02 Избор на вентил за изолација или регулирање на протокот

03 Опции за материјали и референци за дизајн на DIN

Bellows Sealed Globe вентил за сервис на пареа е достапен со неколку каросерија, мевови и материјали за пакување. Овие опции поддржуваат различни комбинации на температурна отпорност, компатибилност со корозија, механички барања и размислувања за одржување.

Опциите за каросеријата од јаглероден челик и леано железо одговараат на различни механички и работни барања од телата од не'рѓосувачки челик. За избор на мевови, SS304, SS316, SS316L, SS310S и Hastelloy C нудат различни карактеристики на материјалот за термичка и хемиска изложеност. Тефлонското и графитното пакување обезбедуваат алтернативни секундарни материјали за запечатување за различни услови на услуга.

Овие стандарди обезбедуваат референтни точки за дизајнот на вентилите, компатибилноста на димензиите, поврзувањата на прирабниците и тестирањето. Тие помагаат да се воспостави техничка основа за интегрирање на вентилот во постоечки гасовод за пареа.

04 Оперативен опсег и избор на конфигурација

Наведената палета на производи опфаќа DN15–DN400, класи на притисок PN16–PN40 и максимална наведена работна температура од 600°C.

Изборот треба да започне со работниот притисок и температура, проследени со условите на пареа, очекуваната фреквенција на возење, потребните перформанси за исклучување и димензиите на поврзувањето на цевководот. Материјалот на телото и класата на притисок ги утврдуваат главните механички параметри, додека легурата на мевовите и секундарното пакување одговараат на барањата за запечатување на стеблото.

За сервисирање на пареа со висока температура, компатибилноста на материјалите и односот притисок-температура се централни за изборот на конфигурација. Онаму каде што вентилот ќе работи често, очекуваниот број на циклуси на движење и природата на регулаторната должност, исто така, влијаат на барањата за мевови и облоги.

05 Производство и инспекција на квалитет во Zhongguan

Zhongguan го изгради своето производство околу вентили за сервисирање на пареа речиси две децении. Фабриката во Тијанџин и постројката во Венжу Оубеи работат во тандем - едната работи со тешки лиени и челични тела, а другата се фокусира на склопување и прецизно уредување. За овој вентил за пареа запечатен со мев, тој расцеп е важен: одлеаноците на каросеријата пристигнуваат на монтажната линија што е веќе димензионално потврдена, и секоја единица за мев е заварена, проверена за протекување и усогласена со одредено стебло пред да влезе во хаубата.

Секој завршен вентил поминува тест за притисок пред пакувањето, а податоците од тестот се врзани за серискиот број на единицата. Површините за заптивање се проверуваат по тестирањето, не само пред тоа, бидејќи самиот циклус на притисок може да открие проблеми што статичката инспекција ги пропушта. Склоповите на седиштата и дисковите со опционална цврстина на Stellite се ракуваат на посебна линија за да се избегне вкрстена контаминација со стандардната облога.

Од техничка страна, поддршката за избор е организирана околу параметрите на пареа на кои всушност работите - притисок, температура, фреквенција на возење велосипед и однесување на кондензатот. Едногодишната гаранција покрива потврдени проблеми поврзани со квалитетот, а заменетите мевови, седиштето и компонентите за пакување остануваат достапни по испораката. Сертификатите и минатите случаи на проекти се достапни на барање доколку ви се потребни за тендерски пакет.

За дистрибуција на пареа и индустриско греење, оваBellows Sealed Globe вентил за сервис на пареаспарува примарно заптивка од метален мев со секундарно пакување, во DN15–DN400 и PN16–PN40. Поврзани опции во истиотИндустриски вентил DIN стандардсемејството го вклучуваDIN стандарден мев запечатен глобус вентил, директниот моделDIN стандарден глобус вентил, наDIN стандарден вентил за проверка, иСтандарден вентил за порта DIN.
