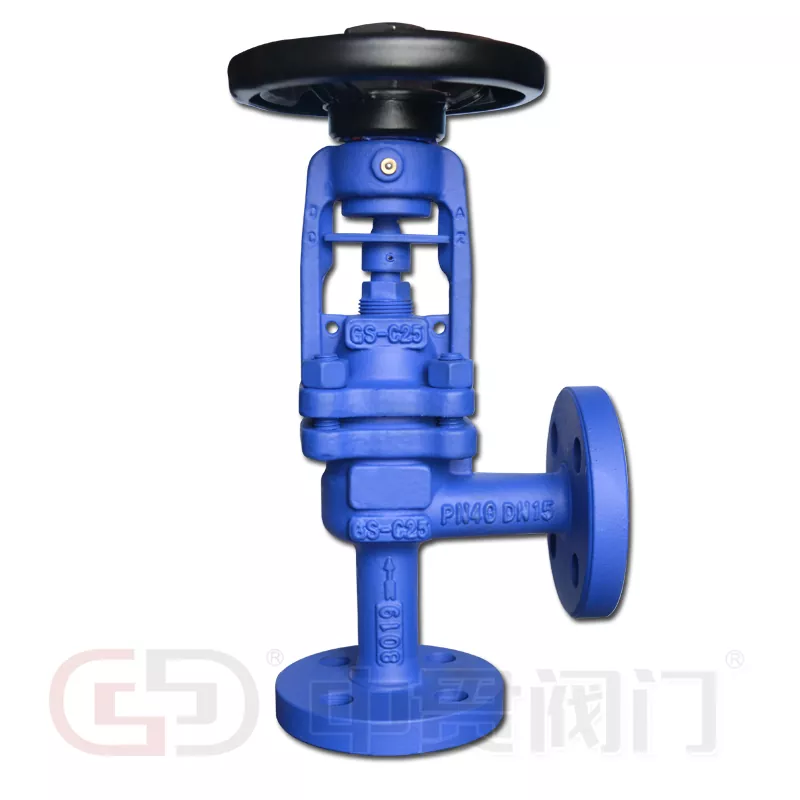

DIN Стандарден аголен тип Вентил запечатен глобус

Запечатениот глобус вентил DIN стандарден аголен тип претставува критична еволуција во технологијата за контрола на течности. За разлика од традиционалните вентили со директна шема, овој дизајн со аголно тело инхерентно ги решава просторните ограничувања и предизвиците за одводнување, вообичаени во сложените цевководни мрежи. Со пренасочување на протокот под агол од 90 степени, ја елиминира потребата за дополнително прицврстување со колена, намалувајќи го падот на притисокот и трошоците за инсталација.

Опис на производот и технички спецификации

Овој DIN стандарден аголен тип Bellows Sealed Globe вентил комбинира аголен шаблон за заштеда на простор со повеќеслојна метална заптивка на мевот. Претпочитаниот избор е за критичните изолациски должности во системите за топлинско масло, прегреана пареа и опасен гас.

• Материјали за градба

Каросерија/хауба: GG25 (EN-GJL-250), GGG40, 1,0619+N (GS-C25), 1,4308 (CF8), 1,4408 (CF8M)

Вентил: SS304, SS316, SS316L, SS310S, Hastelloy C

Седиште и диск: не'рѓосувачки челик со тврда површина од Stellite (опционално)

• Опсег на големина и притисок

Опсег на големини: DN15 – DN400

Оцена на притисок: PN16 - PN40

Температурен опсег: ≤600 °C

• Типични апликации и медиуми

Системи: системи за топло масло, системи за пареа, системи за топла и ладна вода, постројки за амонијак.

Медиуми: пареа, процесни гасови, топла вода, термално масло, амонијак, течности за пренос на топлина.

Основни предности

Елемент за заптивка со метален мев

Срцето на овој вентил е хидраулично формиран, повеќеслоен метален мев. Ова ја елиминира динамичната заптивка на стеблото, целосно спречувајќи надворешно истекување. За разлика од конвенционалните вентили само за пакување, дизајнот на мевот обезбедува нулта фугитивни емисии - од клучно значење за еколошки чувствителни и постројки со висока одговорност.

Оптимизирана геометрија на дискот

Конусниот, рационализиран профил на дискот обезбедува линеарна карактеристика на проток и цврсто исклучување (до стапка на истекување Класа VI). Овој дизајн ја намалува ерозијата и вибрациите, значително го продолжува работниот век во споредба со стандардните глобус вентили.

Непотребен систем за запечатување (мевче + пакување)

Вклучуваме архитектура со двојна заптивка. Примарната заптивка е металниот мев. Доколку некогаш пропадне мевот (исклучително ретко), секундарната тефлонска или графитна амбалажа обезбедува непосредна резервна заптивка, обезбедувајќи непречена безбедност на постројката.

Местење на маснотии за подмачкување

Интегрираниот фитинг за маснотии овозможува директно подмачкување при работа на склопот на стеблото, навртката на стеблото и чаурот. Ова го намалува работниот вртежен момент и спречува гадење при апликации со висок циклус.

Ергономско рачно тркало

Дизајниран со гребени што не се лизгаат и оптимален дијаметар, рачното тркало го намалува заморот на операторот и обезбедува мазна, прецизна модулација. Тешката конструкција се спротивставува на оштетувањата од удари во груби средини на растенијата.

Q&A – Практични информации за набавки

П: Дали имате MOQ?

О: Не, немаме минимална количина на нарачка. Дури и ако ви треба само едно парче, ние ќе го произведеме и снабдуваме. Како флексибилна фабрика, претходно обезбедивме единствен сигурносен вентил за поддршка на итно одржување на клиентот.

П: Можете ли да дадете други стандарди?

О: Да. Додека нашата основна експертиза е DIN стандарден аголен тип на мевчиња запечатен глобус вентил, ние можеме да произведуваме според други стандарди (ANSI, BS, JIS) на барање. Едноставно обезбедете го потребниот стандард и класа на притисок на нашиот тим добавувач.

П: Може ли да добијам цртеж на вентилите за пребарување?

О: Да, но имајте предвид дека подготовката за цртање бара одредено време. Дозволете доволно време во распоредот на вашиот проект. За специјални, невообичаени или вентили со широк опсег (на пр., DN400 или специјални легури), не можеме секогаш да обезбедиме цртежи, бидејќи ниту една фабрика не го произведува секој тип на вентили. Сепак, за сите стандардни DIN конфигурации, достапни се целосно димензионални и P&ID цртежи.

П: Колку долго за понуда?

О: Обично во рок од 24 часа за стандардни прашања. За специјални вентили (на пр., класи со висока легура или нестандарден притисок), ве молиме оставете до 48 часа. Ние даваме приоритет на брз одговор како професионален производител во Кина.

П: Што е со пакувањето?

О: Стандардното пакување за извоз користи запечатени дрвени кутии за заштита од корозија. За големи димензии (обично над DN200), вентилите се прицврстени на палети со затегнувачка фолија и бариера за влага. Целото пакување ги исполнува меѓународните стандарди за испорака.
