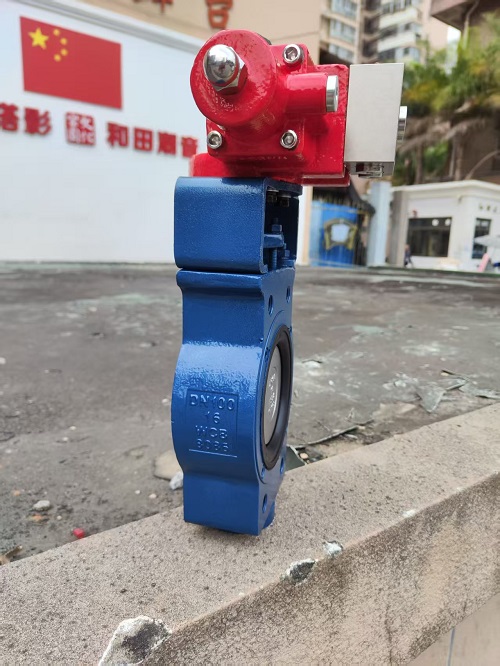

Тело WCB со полуприколка и диск CF8 со хидрауличен активатор ексцентричен вентил за пеперутка

Телото WCB со полувртење и дискот CF8 со ексцентричен вентил за пеперутка хидрауличен активатор е вентил со високи перформанси дизајниран за тешки апликации кои бараат брзо работење, сигурно запечатување и минимално одржување. Со уникатен ексцентричен дизајн и хидрауличен погон, овој вентил е идеален за справување со високи диференцијални притисоци, истовремено обезбедувајќи непречено работење и продолжен работен век.

Карактеристики на дизајнот:

Тип на вентил: Двоен поместен вентил за пеперутка со меко седиште

Ексцентричниот вентил со пеперутка се одликува со дизајн со двојно поместување, каде што оската на стеблото на вентилот е поместена и од површината за заптивање и од оската на цевководот. Овој иновативен дизајн гарантира дека дискот брзо се откачува од седиштето за време на отворањето, значително намалувајќи го триењето и абењето и продолжувајќи го работниот век на заптивката на вентилот.

Офсет дизајн:

Офсет дизајнот ја подобрува ефикасноста на вентилот дозволувајќи му на дискот да се движи со минимален отпор, обезбедувајќи помазно работење и намалувајќи го механичкото абење. Резултатот е вентил кој обезбедува високи перформанси додека бара помалку одржување.

Систем за заптивање:

Еластично меко седиште:

Вентилот користи еластично меко седиште, најчесто направено од материјали како EPDM, NBR, тефлонски, итн. Овој мек дизајн на седиштето обезбедува одлично еластично запечатување, постигнувајќи двонасочно нула истекување. Ги исполнува строгите стандарди за запечатување, како што е ANSI класа VI, што го прави многу сигурен за широк опсег на индустриски апликации.

Спецификации на материјалот:

Материјал за тело

Телото на вентилот е изработено од јаглероден челик WCB, обезбедувајќи силен структурен интегритет и одлична отпорност на општи притисоци. Овој материјал обезбедува издржливост во средини со висока побарувачка, вклучително и индустрии со високи стапки на проток или абразивни медиуми.

Материјал на дискот

Дискот на вентилот е изработен од нерѓосувачки челик CF8 (304), познат по својата одлична отпорност на корозија, висока јачина и издржливост. Полираната или обложената површина на дискот обезбедува цврст контакт со мекото седиште за сигурна заптивка, истовремено обезбедувајќи отпорност од корозија и абење.

Дизајн на поврзување:

Тело со полукруг:

Овој вентил се одликува со дизајн на телото со полувртење, што овозможува лесна инсталација и расклопување. Дизајнот со полувртки вклучува отвори за шипки, што овозможува инсталирање на вентилот со помош на проодни завртки, слични на вентил за обланда. Клучната предност на овој дизајн е способноста за поддршка на вентилот за време на расклопување на цевководот, олеснувајќи го полесно одржување без целосно отстранување на вентилот од системот.

Активирање:

Хидрауличен активатор:

Вентилот е опремен со хидрауличен активатор, кој нуди висок вртежен момент и брза реакција за апликации кои бараат брзо работење на вентилот или ракување со висок диференцијален притисок за отворање. Хидрауличниот активатор е идеален за системи кои бараат повисок степен на контрола и перформанси, како што се нафтоводи и гасоводи, хемиска обработка и други индустриски апликации.

Хидраулична интеграција:

Овој актуатор може директно да се интегрира во хидраулични контролни системи, обезбедувајќи беспрекорна работа и поголема контрола врз движењето на вентилот. Дизајниран е да обезбеди висока ефикасност и минимална потрошувачка на енергија додека ја максимизира оперативната сигурност.

Апликации:

Третман на вода и отпадни води

Нафтена и гасна индустрија

Хемиска обработка

Електрани

HVAC системи

Индустрија на целулоза и хартија

Фармацевтски производи и преработка на храна

Клучни предности:

Минимално абење и кинење: ексцентричниот дизајн го намалува триењето, го продолжува животниот век на заптивките и ги намалува барањата за одржување.

Двонасочно нулто истекување: еластичниот дизајн на меките седишта обезбедува работа без протекување во двете насоки.

Брзо и ефикасно ракување: со хидрауличниот погон, вентилот обезбедува брзи времиња на одговор, идеални за апликации со висок притисок и брзо дејство.

Лесно одржување: Дизајнот со полувртки овозможува лесно отстранување и повторно инсталирање на вентилот за време на рутинско одржување, заштедувајќи време и трошоци за работна сила.

Отпорност на корозија: CF8 дискот од не'рѓосувачки челик и каросеријата од јаглероден челик WCB обезбедуваат издржливост и отпорност на корозија во сурови средини.
