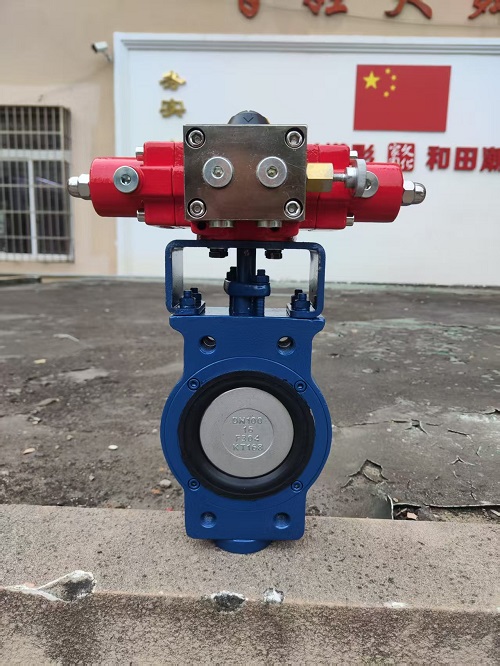

Материјалната конструкција и инженерските параметри на Semi Lug WCB CF8 Eccentric Butterfly Valve се изградени според цврсти фабрички стандарди за да издржат високи стапки на проток, абразивни медиуми и диференцијални притисоци.
Конструкцијата од леано челик обезбедува висок структурен интегритет, цврстина на истегнување и отпорност на удар при тешки напрегања на цевководот.
Инвестициски лиен диск од нерѓосувачки челик 304 со прецизно полирани контактни површини за да се спротивстави на корозија, ерозија на медиумот и деградација на седиштата.
Прилагодливи опции за еластомерни седишта (EPDM, NBR, PTFE) кои обезбедуваат еластична деформација за повторливо исклучување со нула истекување според стандардите ANSI класа VI.
Целосно интегриран оператор со флуидна моќност кој обезбедува брзо време на одговор, прецизна модулација и сигурен излез со висок вртежен момент за автоматизирани контролни јамки.
Концентричен вентил за пеперутка има стебло што минува директно низ центарот на дискот и седиштето, што резултира со континуирано триење од гума до метал за време на целото патување од 90 степени. Спротивно на тоа, дизајнот со двојно поместување на ексцентричниот вентил за пеперутка Semi Lug WCB CF8 ја позиционира оската на стеблото со поместување и од центарот на заптивката на седиштето и од централната линија на цевката. Кога се отвора, дискот веднаш се оддалечува од лицето на седиштето, минимизирајќи го триењето, намалувајќи го работниот вртежен момент, избегнувајќи деформација на седиштето и значително го продолжува работниот век на компонентата.
Стандарден нафора вентил се лизга помеѓу две прирабници со помош на проодни завртки со нула поддршка за усогласување за време на одржувањето. Целосниот вентил има отвори за завртки кои го опфаќаат целиот периметар, овозможувајќи целосна изолација во ќорсокак. Дизајнот на каросеријата со полунавртки ги комбинира отворите за штипки со отворени водилки за завртки. Оваа архитектура со полунавртки овозможува сигурно завртување за пониска телесна тежина и побрзо усогласување додека вентилот е потпрен на едната страна при делумно расклопување на цевководот низводно, олеснувајќи ја работата за одржување без отстранување на целосниот склоп.
Јаглеродниот челик WCB обезбедува одлична механичка сила и задржување на притисокот за неутрални, некорозивни или благо агресивни индустриски медиуми, топла вода, пареа и јаглеводороди. Нерѓосувачкиот челик CF8 (304) содржи 18% хром и 8% никел, што го прави високо отпорен на хемиски напад, оксидација, органски течности и влага. Комбинирањето на надворешното тело WCB со навлажнето диск со CF8 ја оптимизира ефикасноста на трошоците додека обезбедува висока отпорност на корозија на патеката на проток.
Иако се претпочитаат вентили со полни шипки за вистинска услуга во ќорсокак на крајот на линијата под целосен работен притисок, дизајнот со полуприклучок може да го поддржи одржувањето на цевководот кога е заштрафен на горната прирабница. За постојани ќор-сокак апликации за кои е потребно целосно отстранување на низводно прирабницата при максимален притисок, консултирајте се со нашиот технички инженерски тим при изборот пред продажбата за да го потврдите рејтингот на притисокот во линијата и специфичните конфигурации на завртките.
Механизмот за двојно поместување и хидрауличната контрола одговараат на специфични процесни средини кои бараат брза, автоматизирана изолација и нула истекување:
Се справува со внесот на сирова вода, кашеста маса за третман на отпадни води и линии за дозирање на хемикалии. Дискот од не'рѓосувачки челик CF8 се спротивставува на локализираното пробивање од биолошки и хемиски елементи, додека еластичното седиште спречува протекување на повратниот тек.
Интегриран во терминали за складирање гориво, преносни пумпи и цевководи за јаглеводороди. Хидрауличниот активатор обезбедува брзи одговори на патувањето при висок диференцијален притисок.
Обезбедува хемиска отпорност против благи киселини, каустични миења и индустриски растворувачи со помош на конфигурации на тефлонски седишта.
Распоредено во кола за вода за ладење, изолација на пареа со низок притисок и системи за помош на бојлерот. Кинематиката со двојно поместување го спречува термичкото врзување при брзи температурни транзиции.
Се користи во големи системи за разладена вода, линии за пулпа и цевководи за снабдување со храна/фармацевтски комунални услуги кои бараат автоматизирано хидраулично работење.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. работи со комплетна внатрешна опрема за обработка, монтажа и тестирање на притисок. Секоја единица е подложена на строго тестирање на хидростатско тестирање на лушпата и притисокот на седиштето со помош на машини за пресување пред пратката.
Нашиот технички тим им помага на инженерските изведувачи и дистрибутерите на чорапи со:
Проверки на компатибилност со течност и динамичен избор на материјал за седиштето (EPDM, NBR, тефлонски).
Пресметки на вртежниот момент за точно спарување на хидраулично активирање.
Поклопување на димензиите на прирабницата (класи PN10, PN16, ANSI).
Поддржан од северните синџири за снабдување со леано железо и базите за производство на јужниот леано челик во Венжоу, Zhongguan снабдува сточари и изведувачи на проекти низ Југоисточна Азија (Виетнам, Малезија, Сингапур) и ширум светот. Сите производи имаат ISO сертификати, достапни опции за седишта со сертификат WRAS и сеопфатна 1-годишна гаранција за квалитет со бесплатна замена за производствени дефекти. Прегледајте го нашиотсертификатиикооперативни случаиза повеќе детали.
Контактирајте го нашиот продажен тим за да побарате целосно димензионални цртежи на P&ID, документација за тестирање притисок или прилагодени понуди за волумен за ексцентричен вентил за пеперутка Semi Lug WCB CF8. Истражете поврзанивентил за пеперуткаопции како што сеВентил за пеперутка од типот морски полуприколкии наВентил за пеперутка од типот на навртки.
Затегнете ги завртките на прирабницата во вкрстена шема и во фази до наведениот вртежен момент. Ова помага да се избегне нерамномерна компресија на дихтунгот и искривување на телото, особено кај поголеми DN големини.
EPDM генерално се користи за вода и пареа, NBR за масло и гориво и тефлонски за корозивни медиуми и повисоки температури. Конечниот избор треба да одговара на реалните услови на медиум, температура и притисок.
Во редовни интервали проверувајте дали има надворешно истекување, одзив на активирачот, вртежен момент на завртките и абење на седиштето. Секоја промена во работниот вртежен момент или перформансите на заптивање треба да се проверат пред да се продолжи со употреба.
Потврдете го потребниот вртежен момент на вентилот, ударот, контролниот сигнал и хидрауличниот притисок на напојувањето. Активаторот треба да обезбеди доволен вртежен момент со соодветна безбедносна маргина за вистинскиот диференцијален притисок.
Проверете го усогласувањето на прирабниците, вртежниот момент на завртките, состојбата на дихтунзите и дали странскиот материјал е заглавен на седиштето. Ако истекувањето продолжи, проверете ја областа за контакт со седиштето и дискот пред да го вратите вентилот на сервис.
