Концентричен и ексцентричен: Водич за структура, примена и селекција

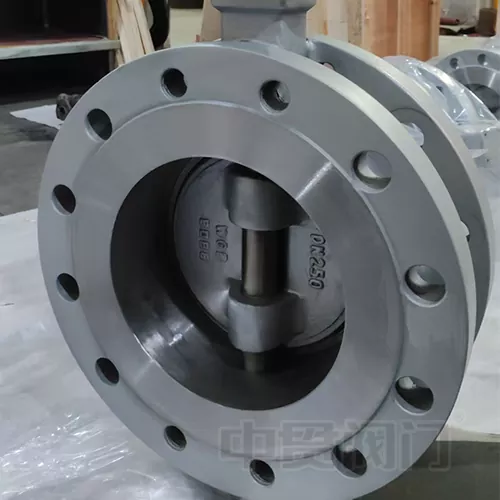

Навентил на пеперуткаВообичаено поделени на овие два општи типа, концентрикот е запечатен со гума, според гумениот тип може да биде погоден за многу супстанции, како вода или некоја хемикалија. Но, обично се користи во подолу PN 16. Ексцентричен вентил на пеперутка вклучува двојно или тројно ексцентрично/неутрализирање, дискот постигнува „ротација слична на камера“ за време на отворањето и затворањето, целосно елиминирајќи го абењето на триење. Преземајќи ја структурата на тројно офсет како пример, оската на стеблото на вентилот формира сложено агол со површината за запечатување, обезбедувајќи нула истекување дури и под услови на висока температура и висок притисок.

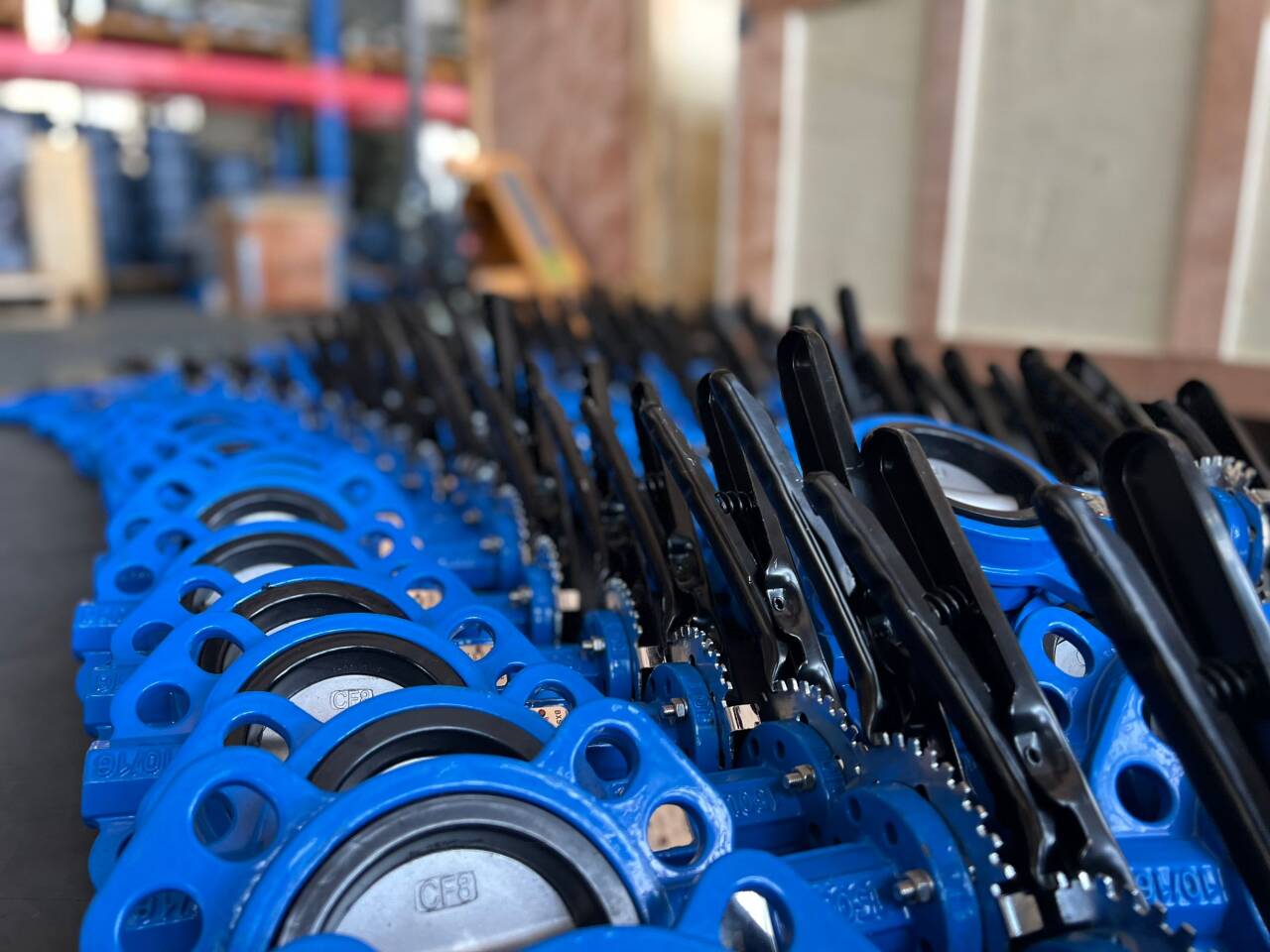

Значи според работниот притисок и температурата. Концентричната широко користена во општинските водни постројки и градењето HVAC системи под низок притисок (.6,6 MPa) и условите на температурата на околината, тие нудат значителни предности на трошоците и доминираат над 80% од основниот пазар.

Дизајнот со двојно офсет, користејќи гумени заптивки, е добро прилагоден за ракување со корозивни медиуми, што го прави стандард во хемиската индустрија. И тројната варијанта со метална варијанта ги турка перформансите во екстремни, температури до 550 ° C и е неопходна во апликации како што се системи за пареа на електрани и складирање и транспорт на LNG.

Експертите во индустријата препорачуваат: за ограничен буџет, стандардни услови,Концентрични вентилисе првиот избор. Како и да е, за апликации кои вклучуваат медиуми за честички, зголемување на притисокот или оние што бараат 10 години работење без одржување, иако ексцентричните вентили имаат почетна цена за 30% -50% повисоки, нивните три пати подолг стапка на живот и скоро нула може да ги намалат трошоците за животниот циклус за 42% (пресметано врз основа на ISO 5208). Во моментов, телото на вентилот од не'рѓосувачки челик 316L во комбинација со повеќеслојни метални запечатувања во вентили со трицентрични пеперутки станува најпосакувано решение во секторите со високи производи, како што се рафинирање и нуклеарна енергија.
