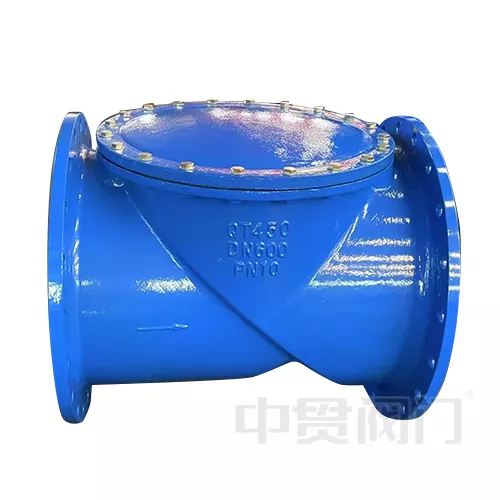

Проверете го вентилот за замавнување на дизајнот на неповратна размавта

Проверка на нишање на дизајнот на неповратна клапа е дизајнирана за системи со висок проток (со дијаметар DN50-DN1200, притисок PN16-PN40), канал за проток со полна дупка (коефициент на проток Cv: 0,2-0,5) опремен со самоподмачкувачки шарки, може да се справи со абразивни медиуми кои содржат честички од -3 до цврсти честички погодни за ≤5 mm 400 ℃. Достапен е во 316L нерѓосувачки челик, дуплекс челик. Дизајнот без пружини го продолжува циклусот на одржување на повеќе од 8 години, а неговите перформанси далеку ги надминуваат оние на традиционалните повратни вентили за подигнување. Погоден е за нафтоводи, системи за кондензација на електрани и сценарија со хемиски корозивни медиуми

Конструктивен дизајн и принцип на работа

Проверете го вентилот за нишање со дизајн на клапи без враќање Структурниот дизајн и принципот на работа главно може да се поделат на три дела. Отпрвин, навалена вратичка, Проверен вентил за нишање со дизајн на неповратна размавта со нерѓосувачки челик или дуплекс челик, со дебелина од 1/5~1/8 од дијаметарот на цевката, а површината може да биде тврдо хромирана.

Следниот е прикажан во каналот за проток со низок отпор, бидејќи има дизајн со полна дупка (Full Bore), коефициентот на отпорност на проток (Kv вредност) е 40%~60% понизок од оној на традиционалните вентили за кревање; Исто така, аголот на отворање на вратичката достигнува 75°~85°, намалувајќи ја загубата на притисок предизвикана од турбуленции и е погоден за сценарија со голем проток (како што се водоводни цевководи DN1200).

Има разновидни системи за заптивање, Седиштето на проверете го вентилот за нишање со дизајн на неповратна врата може да се избере од EPDM, NBR или метални тврди заптивки, а нивото на истекување го задоволува стандардот API 598 Класа IV; Кога е затворен, времето на контакт помеѓу вратичката и површината за заптивање е≤0,2 секунди, што ефикасно го спречува ударот на воден чекан. Кога медиумот тече напред, притисокот го турка дискот на вентилот да се отвори; кога брзината на проток се враќа на нула или тече обратно, дискот на вентилот автоматски се затвора поради сопствената тежина и разликата во обратниот притисок.

Типични области на примена:

1. Водно растение

2. Спречување на повратниот тек на излезот на пумпата за цевководи за сурова нафта;

3. Систем за искористување на кондензат за термоелектрани;

4. Контрола на враќање на тињата за пречистителни станици;

5. Заштита од пресретнување на корозивни медиуми (како 50% сулфурна киселина) во хемиски погони.
