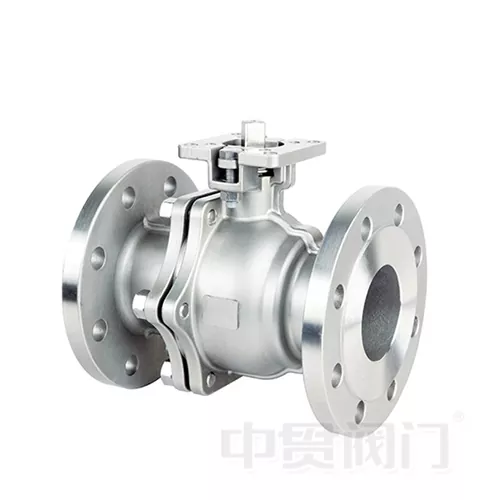

ASME Стандарден прирабнички топчест вентил од нерѓосувачки челик со висока платформа

Топчестиот вентил од нерѓосувачки челик со висока платформа ASME стандардна прирабница е индустриски вентил од професионален степен дизајниран да се справува со корозивни медиуми, услови со висока температура / висок притисок и строги барања за запечатување во системите за контрола на течности.

Телото на вентилот и сите навлажнети делови се изработени од врвен нерѓосувачки челик (достапен CF8 / CF8M / CF3M), во комбинација со стандардни прирабници ASME B16.5 за да се обезбеди сигурно и сигурно поврзување со цевководните системи. Во споредба со конвенционалните топчести вентили, единствениотинтегриран дизајн на висока платформасе одликува со стандардизирана подлога за монтирање ISO 5211 директно на врвот на телото на вентилот, што овозможува брзо инсталирање на пневматски, електрични или електрохидраулични актуатори без дополнителни држачи.

Како еден од основните производи наZhongguan вентил, овој топчест вентил е широко користен во пренос на нафта и гас, системи за хемиски реактори, санитарни линии за храна, фармацевтски системи за прочистена вода, десалинизација на морска вода и системи за морски баласт. Со одлична отпорност на корозија, запечатување со нула протекување непречено од меурчиња и дизајн безбеден за пожар, обезбедува долгорочна стабилна работа додека значително ја намалува фреквенцијата на одржување и вкупните трошоци на сопственост.

Клучни технички предности

1. Одлична отпорност на корозија и високи температури

• Опции за материјали: Телото на вентилот и топката изработени од CF8 / CF8M (304 / 316 нерѓосувачки челик) или од повисок степен CF3M (316L). Оптимизираната содржина на никел, хром и молибден обезбедува извонредна отпорност на сулфурна киселина, хлороводородна киселина, алкални раствори, сол спреј и разни органски растворувачи.
• Температурен опсег: Погоден за -29°C до +250°C (можно да се прошири до +350°C со опции за пакување на висока температура). Работи сигурно во линии за пареа, системи за врело масло и други апликации на висока температура без дефект на заптивките или деформација на телото.
• Компатибилни медиуми: сурова нафта, природен гас, киселински/алкални раствори, морска вода, фармацевтски растворувачи, прехранбени материјали, медиуми што содржат хлор, итн.

2. Нулта истекување со меурчиња + пожар-безбеден дизајн

• Оцена на истекување: Тестирано според ISO 5208 Класа VI (не меурчиња) - нема видливо истекување под номинален притисок. Идеален за токсични, запаливи или високовредни медиуми.
• Структура безбедна за пожар: секундарна запечатувачка површина од метал-метал помеѓу топката и седиштето. Дури и по мекото изгорување на седиштето, вентилот го одржува основното исклучување, исполнувајќи ги стандардите за заштита од пожар API 607 ​​/ ISO 10497.
• Антистатички дизајн: Антистатичката пружина помеѓу стеблото и топката обезбедува сигурна дисипација на полнежот, елиминирајќи ги ризиците од експлозија од статичко трупање.

3. Интегрирана структура на висока платформа – Монтирање на актуатор за 5 минути

• Стандард за интерфејс: Високата платформа е во согласност со ISO 5211, директно одговара на главните брендови на пневматски и електрични актуатори - не се потребни прилагодени табли за адаптер или држачи.
• Ефикасност на инсталацијата: Монтирањето на актуаторот на лице место бара само спојување со завртки + стебло. Едно лице може да ја заврши работата во рок од 5 минути, заштедувајќи 2/3 од времето за инсталација во споредба со традиционалните вентили монтирани на заградата.
• Оперативна стабилност: Интегрираната платформа го скратува растојанието на преносот помеѓу активирачот и стеблото, намалувајќи го повратниот удар и подобрувајќи го животниот век на циклусот и прецизноста на повратните информации за позицијата.

4. Ниска отпорност на проток и висока вредност на Cv – Заштеда на енергија

• Дизајн на патека за проток: Дизајнот со полна или стандардна дупка со мазни внатрешни контури го минимизира падот на притисокот. Моделите со полн отвор обезбедуваат вредност на Cv речиси идентична со цевката со иста големина, зачувувајќи ги оригиналните карактеристики на протокот на системот.
• Заштеда на енергија: Нискиот отпор на проток значи намалена потрошувачка на енергија за пумпање. За 24/7 континуирано работење во хемиски или пречистителни станици, годишните заштеди на електрична енергија може да бидат значителни.

5. Спречување на истекување на повеќе нивоа и долг работен век

• Запечатување на стеблото: Тефлонското пакување со V-прстен со предзатегнување со пружина автоматски го компензира абењето - не е потребно често затегнување на жлездата.
• Поддршка за топка: Дизајнот на топката што лебди или е монтиран на бандаж (во зависност од големината) со самоподмачкувачки чаури го намалува вртежниот момент и го продолжува животниот век на циклусот. Тестирано на >50.000 преклопни циклуси по GB/T 12237.

Типични апликации и индустрии

Лесна инсталација и слабо одржување

• Поврзување со прирабница: Во согласност со ASME B16.5 (класа 150 / 300 / 600). Директно вклопување на стандардните прирабници на цевки - не е потребна прилагодена модификација.
• Брзо расклопување: Активаторот е завртен директно на платформата. Отстранувањето на погонот за рачно итно работење или проверка не влијае на телото на вентилот или поврзувањето на цевките.
• Одржување во линија: Одбрани модели поддржуваат внатрешно расклопување (проверете го специфичниот дизајн) - заменете ги седиштата или заптивките без да го отстраните целиот вентил од цевководот, значително намалувајќи го времето на застој.
• Интервал на одржување: Во нормални услови, проверувајте го заптивката на пакувањето и работниот вртежен момент на секои 12 месеци. Вистинскиот работен век може да надмине 5 години во зависност од медиумот и фреквенцијата на циклусот.

Технички спецификации

Достапни опции

• Тип на актуатор: Рачен запчаник со црви / Едно/Пневматски со двојно дејство / Електричен (24V/110V/220V/380V) / Електрохидрауличен
• Материјал на седиштето: Тефлонски / RPTFE / PEEK / Метален тврд заптив
• Третман со топка: Полиран со огледало / Нитридно стврднување / Облога со волфрам карбид
• Специјални опции: уред за заклучување / порта за прочистување / продолжено стебло / изолациона јакна

Зошто да изберете Zhongguan вентил?

• Стандарди за производство: Строго усогласување со стандардите ASME, API, ISO, GB/T. Достапни се сертификати за материјали, извештаи за тестирање на притисок и сертификати за заштита од пожари.
• Обезбедување квалитет: 100% тестирање на фабрички притисок + тестирање на заптивки. Секој вентил е загарантиран да ги исполнува одредените параметри.
• Брз одговор: Стандардно складирани производи испорачани во рок од 24 часа. Нестандардни / сопствени нарачки испорачани за 2–4 недели.
• Техничка поддршка: Целосна услуга од пресметка на големината и упатства за инсталација до одржување после продажбата.
