EN593 Дизајн Стандарден вентил за пеперутки

Како важна спецификација во областа на индустриските вентили во Европа, стандардот за дизајн EN593 обезбедува систематска рамка за дизајн, производство и тестирање на метални вентили на пеперутка. Оваа статија длабоко ќе ги анализира основните барања на стандардот и ќе ги истражи техничките предности на вентилите за пеперутки кои го исполнуваат овој стандард (EN 593 стандард за дизајн на пеперутка) во индустриски сценарија.

Основни спецификации на стандардот EN593

EN593 беше развиен од Европскиот комитет за стандардизација (CEN) и е применлив за дизајнирање на метални вентили на пеперутка во системи за гасоводот со прирабница или заварување, кои опфаќаат функции на изолација, регулатива и контрола. Неговите технички нагласувања вклучуваат:

Опсег на притисок и големина:

1. Номинален притисок (ПН): 2,5 до 40 бари; Американска стандардна оценка (класа): 150 до 300;

2. Номинален дијаметар (DN): DN20 до DN2400, со максимална поддршка од дизајн со дијаметар од 2,4 метри (DN2400);

3. Специјални апликации (како што е контрола на процесите) бараат упатување на дополнителните стандарди EN1349 и EN60534-2-1.

Материјални и структурни барања:

1. Телото на вентилот мора да биде изработено од метал отпорен на корозија (како што се јаглероден челик, не'рѓосувачки челик или дуплекс челик) и да се исполнат сертификација на материјал 10204;

2. Стеблото на вентилот и плочата за пеперутка мора да имаат торзионална јачина, а заптивката на седиштето на вентилот мора да се прилагоди на меките заптивки (EPDM/FKM) или метални до метални тврди заптивки;

3. Димензиите на прирабницата за прирабница строго го следат стандардот EN 558 за да се обезбеди глобална заменливост.

Спецификации за тест за перформанси:

1. Тест за запечатување: Според ISO 5208 стандард, нулта истекување се постигнува на 1,1 пати повеќе од номиналниот притисок;

2. Оперативна верификација на вртежниот момент: Откако ќе се инсталира активирачот, тој мора да помине 1000 тестови за отворање и затворање на циклусот, а флуктуацијата на вртежниот момент е 5%;

3. Тест на јачина на притисок: Телото на вентилот мора да издржи тест на хидростатички притисок од 1,5 пати повеќе од притисокот на ПН 3 минути без деформација

Ouren593 Стандарден вентил на пеперутка Строго следете го овој стандард, доколку ви треба потврдете друг стандард, само контактирајте не.

Технички предности

Технички предности:

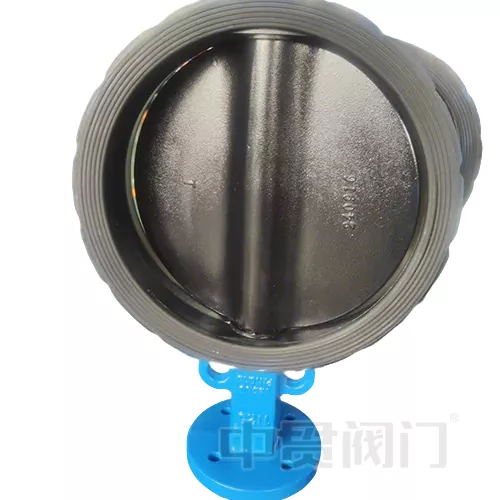

Вентилот за пеперутка што е во согласност со стандардот EN593 (EN593 Стандарден вентил за пеперутка) се одвива добро во следниве сценарија:

Прилагодливост на груби медиуми:

1. Со оптимизирање на површината на плочата со пеперутка со халар, PTFE или метална позлата, може да издржи силна киселина, висока температура пареа и абразивни грануларни медиуми13;

2. На пример, вентилот DN1600 може да издржи корозија на H2S на 150 ℃ и PN16 услови долго време во системот за обновување на сулфур на петрохемиска фабрика.

Дизајн на запечатување со висока ефикасност:

1. Двоиндирективната структура за запечатување (двојно ексцентрична или тројна ексцентрична) го намалува триењето на отворање и затворање и го продолжува животот на седиштето на вентилот;

2. Нивото на истекување на седиштето на мекиот заптивка достигнува класа VI (заптивка на ниво на меур), а тврдиот заптивка го исполнува стандардот за безбедност на пожари (API 607).

Интелигентен потенцијал за надградба

1. Стандардизираниот интерфејс ISO5211 квадратен вратило (F05-F25) ја поддржува брзата интеграција на електричните/пневматските активатори;

2. Во комбинација со индустрискиот интернет на нештата (IIoT), податоците за вртежен момент на вентилот, податоците за предупредување за температура и истекување може да се следат во реално време.
