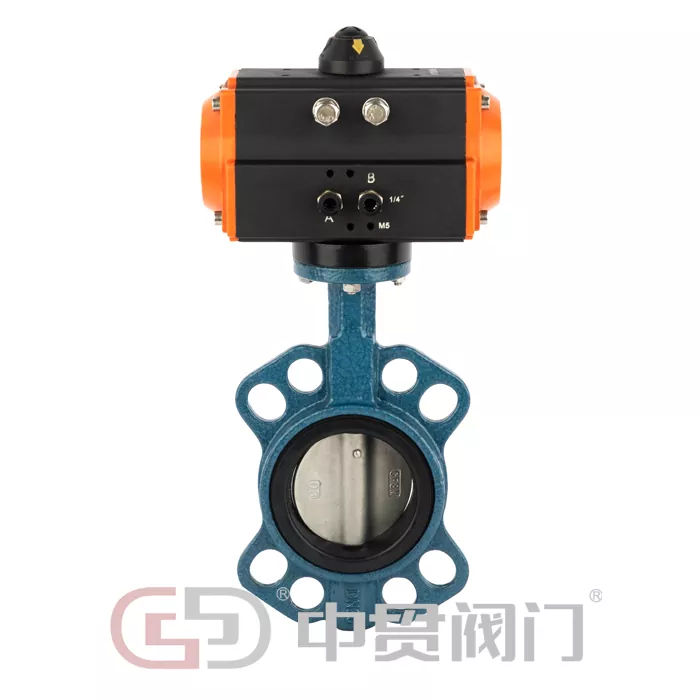

Пневматски активиран вентил за пеперутка

Пневматски активиран вентил за пеперутка е вентил за пеперутка со компримиран воздух. Неговото јадро се состои од пневматски активирач и телото на вентилот. Пневматскиот активатор ја придвижува плочата на вентилот да се ротира за 90°, со што се постигнуваат функциите на отсекување или регулирање на протокот на медиумот во цевководот. Батерфлај вентилот нуди побрз одговор и полесно ракување. Може да се користи со позиционер за прецизна контрола и широко се користи во различни индустриски и општински системи на цевководи, приспособувајќи се на различни потреби за пренос на медиуми.

Како еден од основните производи на Zhongguan Valve, нашиот Пневматски активиран вентил за пеперутка ја продолжува висококвалитетната традиција на нашите производи со вентили со пеперутка. Од набавка на суровини до производство и преработка, а потоа до тестирање на готовиот производ, секој чекор строго се придржува до индустриските стандарди за да се обезбеди долгорочна стабилна работа и да се задоволат реалните работни услови на различни клиенти.

Карактеристики

Основната структура на пневматскиот активиран вентил за пеперутка се состои од три главни компоненти кои работат заедно за да обезбедат стабилна работа на вентилот. Специфичната структура е како што следува:

• Пневматски актуатор: Како јадро за напојување на вентилот, доаѓа во типови со едно дејство и со двојно дејство. Направен од легура на алуминиум, тој е лесен, со висока јачина и обезбедува стабилен излезен вртежен момент. Може да се избере флексибилно според дијаметарот на вентилот и работните услови, обезбедувајќи непречено ротирање на плочата на вентилот и сигурна работа.
• Тело на вентилот со пеперутка: Телото на вентилот е направено од леано железо, леано челик или нерѓосувачки челик итн. Проточниот канал е дизајниран да биде рационализиран, а внатрешниот ѕид е мазен, што може ефикасно да ја намали отпорноста на течноста и да ја намали потрошувачката на енергија на системот; плочата на вентилот прифаќа кружна структура и цврсто се вклопува со седиштето на вентилот за да обезбеди перформанси на запечатување и да спречи истекување на медиумот.
• Контролна галантерија: Позиционерите на вентилите, граничните прекинувачи, електромагнетните вентили и другите додатоци може да се опремат според потребите на клиентите. Позиционерите можат да постигнат прецизно прилагодување на отворањето на вентилот, граничните прекинувачи можат да обезбедат повратна информација во реално време за работниот статус на вентилот, а електромагнетните вентили се користат за контрола на дејството на актуаторите за да се постигне автоматска контрола.

I. Карактеристики на возење и контрола

Метод на флексибилен погон: Вклучува пневматски актуатори со едно или двојно дејство, кои може да се изберат според работните услови. Активаторите со едно дејство автоматски се ресетираат преку силата на пружината во случај на прекин на снабдувањето со воздух, обезбедувајќи безбедност на системот.

Прецизна и удобна контрола: Може да биде опремен со интелигентен позиционер, прима сигнали за струја од 4-20 mA за да се постигне континуирано прилагодување на отворот од 0% до 100%, со точност на контролата што достигнува ±0,5%-±1%, погоден за сценарија за контрола на проток со висока прецизност.

Брзина на брза реакција: Времето на префрлување на вентилот е само 3-10 секунди. За сценарија за итно исклучување, целосно затворен модел во рок од 1 секунда може да се приспособи, многу супериорен во однос на традиционалните електрични вентили, погоден за работни услови кои бараат брз одговор.

II. Карактеристики на запечатување и издржливост

Сигурни перформанси на запечатување: Меките заптивки или металните заптивки може да се изберат според карактеристиките на медиумот. Меките заптивки можат да постигнат нула истекување од ANSI класа VI, додека металните заптивки можат да постигнат ANSI класа IV, ефикасно спречувајќи истекување на медиумите.

Висока издржливост: Телото на вентилот е направено од висококвалитетни материјали, а површината на плочата на вентилот може да се обложи со тврда легура или керамичка обвивка по потреба, што го прави отпорен на абење и отпорен на корозија. Заптивките се направени од висококвалитетни материјали, обезбедувајќи долг работен век и намалувајќи ги подоцнежните трошоци за одржување.

Компактна структура: Мала по големина и мала тежина, со тежина од само 1/3 до 1/5 од вентилот на портата со ист дијаметар, бара помалку простор за инсталација, лесно се инсталира и заштедува време и трошоци за инсталација.

III. Други основни карактеристики

Низок отпор на проток и ниска потрошувачка на енергија: Коефициентот на отпорност на проток во целосно отворена состојба е ≤0,5, далеку понизок од оној на вентилите на портата и вентилите со глобус, ефикасно ја намалува потрошувачката на енергија на пумпи, вентилатори и друга енергетска опрема, погодна за апликации со висока стапка на проток.

Широка компатибилност: Прилагодлив на различни медиуми како што се вода, пареа, масло и раствори на киселина/алкали, покривајќи различни работни услови како ниска температура, висока температура и висок притисок, задоволувајќи ги потребите на повеќе индустрии.

Лесно ракување: Поддржува и рачна (рачка, опрема за црви) и пневматско работење. Рачното работење може да се користи во итни случаи кога доводот на воздух е прекинат, обезбедувајќи нормално функционирање на системот.

Најчесто поставувани прашања

1. Кој е потребниот притисок за довод на воздух за пневматски активиран вентил за пеперутка?

Стандардниот притисок за довод на воздух е 0,4-0,6 MPa. Ова може соодветно да се прилагоди врз основа на моделот на активаторот и дијаметарот на вентилот. Ве молиме консултирајте се со нашиот тим за продажба за конкретни совети врз основа на вашите работни услови.

2. Како да изберете помеѓу пневматски активирани вентили за пеперутка со мека заптивка и метална заптивка?

Типовите со меки заптивки (гума, тефлонски) се погодни за чисти медиуми со низок притисок, нормална температура (како што се вода од чешма, течности од типот на храна), кои нудат висока отпорност на истекување, потенцијално достигнувајќи нула истекување. Типовите на метални заптивки се погодни за медиуми со висока температура, висок притисок, честички или корозивни медиуми (како што се пареа, хемиски суровини), нудејќи посилна отпорност на температура и притисок. Клиентите можат да изберат врз основа на нивните медиумски карактеристики и оперативни барања.

3. Дали можете да приспособите модели со голем дијаметар на вашите пневматски активирани вентили за пеперутка?

Да. Нашиот стандарден дијаметар на производство е DN40-DN1600. За пневматски активиран вентил за пеперутка со поголем дијаметар, ве молиме контактирајте го нашиот продажен тим. Ние ќе го прилагодиме производството според вашите потреби, осигурувајќи дека производот ги исполнува оперативните барања.

4. Кој е гарантниот рок на производот?

Нашиот пневматски активиран вентил за пеперутка има една година гаранција. За време на гарантниот период, ќе обезбедиме бесплатни услуги за поправка или замена за какви било проблеми со квалитетот што не се предизвикани од човечка грешка. Обезбедуваме и долгорочна поддршка за одржување после продажбата.

5. Како да инсталирате и одржувате пневматски активиран вентил за пеперутка?

Пред монтажата, проверете дали сите компоненти на вентилот се комплетни и од правилен модел и дека нема туѓи предмети во телото на вентилот. За време на инсталацијата, проверете дали вентилот е усогласен со цевководот, приклучокот на прирабницата е безбеден и избегнувајте согорување на заптивките за време на заварувањето. За секојдневно одржување, одржувајте го вентилот чист, редовно проверувајте го абењето на заптивките, веднаш заменете ги истрошените делови и редовно подмачкувајте ги деловите на менувачот за да се обезбеди непречено функционирање на вентилот. Ќе бидат дадени детални упатства за инсталација и одржување.
