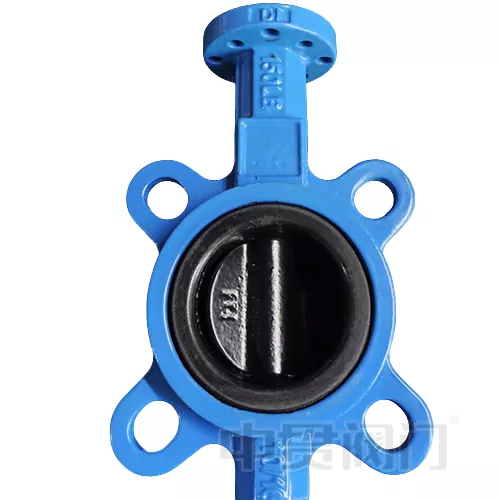

Халар обложен диск вентил за пеперутка

Вентилот за пеперутка обложена со диск е дизајниран за екстремни хемиски средини, користејќи халар (ECTFE) облога на површината на дискот за да се постигне супериорна отпорност на корозија. Со опсег на температура на услугата од -40 ℃ до 150 ℃ (специфичната примена на температурата, исто така, треба да се земат предвид материјалите на седиштата) и дебелината од 0,5-1,2мм.

Основната функција на халарната облога

Халар (етилен-хлоротирифлуороетилен кополимер, ЕКТФЕ) е флуорополимер со високи перформанси кој рамномерно ја покрива површината на плочата за пеперутка преку електростатско процес на прскање за да формира густ заштитен слој со дебелина од 0,5 ~ 1,2мм. Во обложен вентил за пеперутка со обложен диск, основните функции на оваа облога вклучуваат:

1. Хемиска отпорност на корозија: Може да издржи 98% сулфурна киселина, 37% хлороводородна киселина, силна алкална (како што се 50% NaOH) и органски растворувачи (како што се ацетон, ксилен), а стапката на корозија е помала од 0,01мм/година;

2. Отпорност на температура: Долгорочен опсег на температура на употреба -40 ℃ ~ 150 ℃, краткорочен отпор на термички шок од 180 ℃;

3. Ниска пропустливост: Молекуларната структура е густа, спречувајќи го металниот подлога на плочата за пеперутка да се расипува заради средна пенетрација;

4. Отпорност на абење и анти-стапче: Коефициентот на површинско триење е дури 0,3, што ја намалува адхезијата на грануларните медиуми и го проширува циклусот на одржување.

5. Во споредба со обложувањата PTFE или PP, механичката јачина на халарот е зголемена за повеќе од 50%, особено во чести услови за отворање и затворање, што може да го спречи облогата да пука и да падне.

Структурна оптимизација:

За да се прилагодат на физичките својства на халарната обвивка, вентилот со обложен диск на Орхалар усвојува таргетиран дизајн:

1. Прецизно обработка на плочата со пеперутка: Основниот материјал е изработен од 316L не'рѓосувачки челик или дуплекс челик, а грубоста на површината е ≤ra3.2μm со вртење на ЦПУ, обезбедувајќи униформа основа за адхезија за облогата. Работ на плочата за пеперутка е заоблен за да се избегне концентрацијата на стресот на облогата.

2. Систем за запечатување на двонасочно запечатување: Со седиштето на мекиот запечатување на EPDM или FKM, формира интерфејс за запечатување „цврсто флексибилен композит“ со халарната облога, постигнувајќи двонасочно истекување на нула под притисок од ≤pn16 (во согласност со стандардот ISO 5208).

3. ISO5211 Адаптација на погонот: Врвот на стеблото на вентилот е опремен со интерфејс на квадратно вратило (во согласност со стандардот ISO5211 F05-F10), кој може директно да се инсталира со пневматски/електрични активатори, а грешката во излезот на вртежен момент е ≤5%.

Применливи медиуми и типични сценарија

Вентилот за пеперутка обложена со диск е дизајниран за следниве медиуми:

1. Силна киселина/алкали: како што е раствор на електропланирање (содржи хромична киселина), влажен хлор гас во процесот на хлор-алкали, концентрат на фосфорна киселина;

2. Органски растворувачи: Петрохемиски посредници како што се бензен, естер, кетони, итн.;

3. Оксидирачки медиуми: водород пероксид (концентрација ≤50%), раствор на натриум хипохлорит;

4. Течност со висока чистота: Агент за чистење CIP/SIP во фармацевтската индустрија, испорака на вода со ултрапура.
